Kimyasal ankrajlar, büyük yüklü uygulamalar için idealdir. Çünkü elde edilen yük, neredeyse daima baz alt katman malzemesinin kendisinden daha güçlüdür. Sistem kimyasal ve mekanik bileşen bazlı olduğundan dolayı geniş mekanik ankrajlarda olduğu gibi alt katmana ön yükleme gerilimi verilmemiş olur. Dolayısıyla, kimyasal ankrajlar kenarlara yakın sabitleme ve kapalı grup ankrajı için idealdir.
Kimyasal Reçine Ankrajlar Mekanik Ankrajlara Göre Belirgin Avantajlar Sunar
- Ankrajın tam olarak reçineye yerleştirilmesi
- Tam olarak reçineye yerleştirilmeden dolayı korozyona karşı koruma
- Daha iyi maliyet performansı
- Yüke bağlı olarak cıvata uzunluğu bakımından daha iyi esneklik
- Sıfır genleşme – alt katmanda sıfır çatlama
- Kilitleme etkisi – ayrıca gözenekli yüzeylerde de tutulur
- İyi şekilde çapraz bağlanmış duromer (ısıtıldığında tanımlanmış bir sıcaklığa çapraz bağlanan ve ayrışan bir polimer) - bu özellik, üstün yük taşıma kapasitesine sahip olduğu anlamına gelir
Kimyasal Ankraj Esneklik Sunar Neler Mümkündür?
- Kapalı boşluklu ankrajlar
- Kapalı kenar mesafeli ankrajlar
- Farklı çap ve farklı delik derinlikli birçok ankraj türü mevcuttur

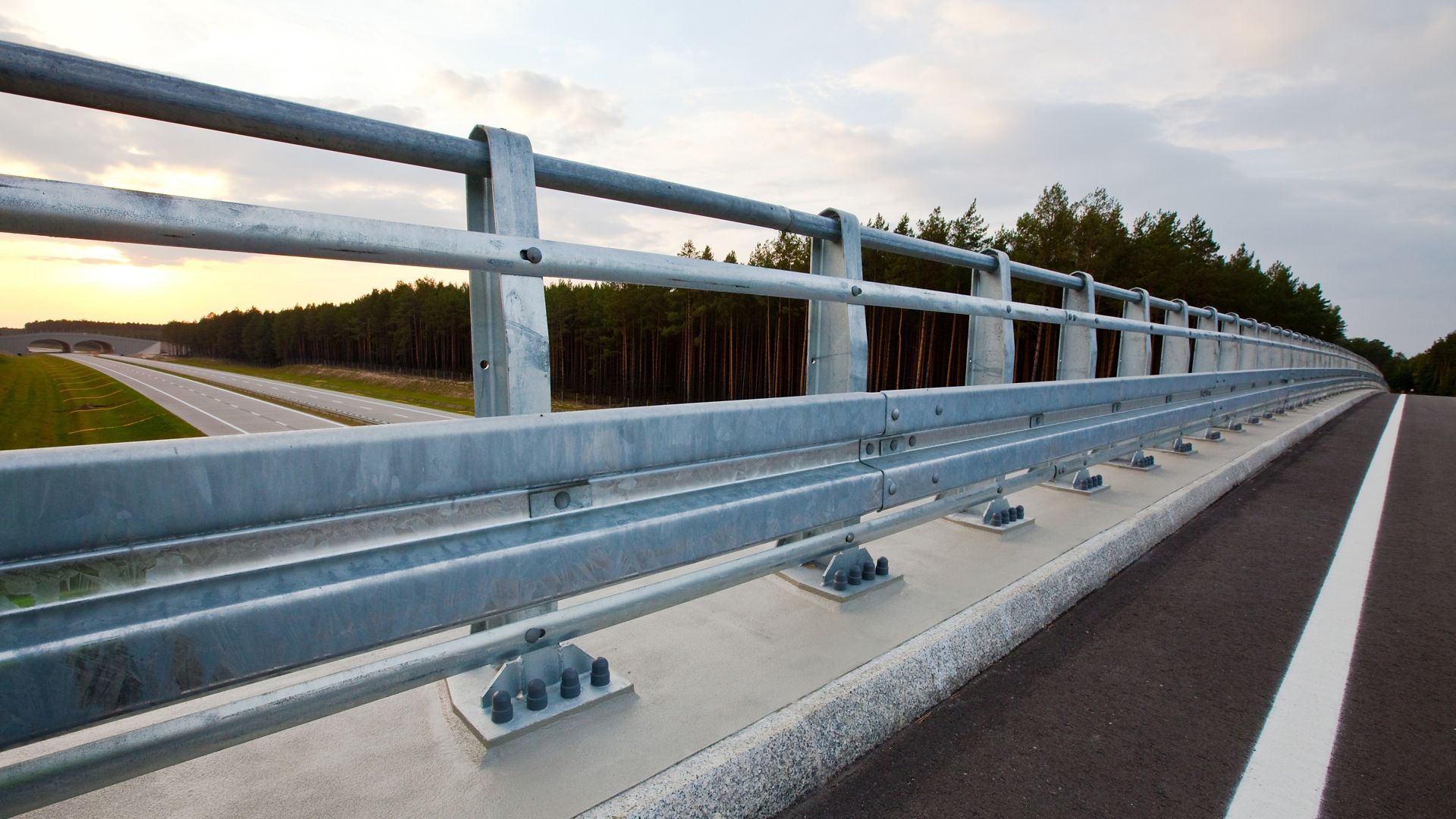

Uygulama Örnekleri
Başlıca Marka
Sika AnchorFix®
Ücretsiz Sika AnchorFix® Hesaplama Yazılımı
Kimyasal ankrajlar (dişli çubuklar ve inşaat demirleri) için Sika AnchorFix® Hesaplama Yazılımı Avrupa ve ABD standartlarına uygundur ve ücretsiz şekilde bilgisayarınıza indirilebilir. Son teknoloji destekli bir mühendislik çalışması sağlamak amacıyla kullanıcı dostu ve profesyonel tasarımlı bir araç olarak geliştirilmiştir:
- Ankrajların tasarımı ve sonradan uygulanan inşaat demiri bağlantıları
- Çoklu dil kullanımı (hâlihazırda 10 dil mevcuttur)
- 3 boyutlu grafik, tüm kullanıcı girdilerinden oluşturulan görsel bir yardımdır
- Metrik ve kesirli (İngiliz) ölçü sistemi birimleri
- İnternet bağlantısı üzerinden yükseltilebilir
Sika AnchorFix® yazılımı, dişli çubuklar ve inşaat demirleri için Amerikan ankraj kodunu (ACI 318-08, -11 & -14) ve Avrupa tasarım kodu TR029'u ve sonradan döşenen inşaat demiri bağlantıları için TR023'ü dikkate alır.
Yazılım iki modüle ayrılmıştır ve aşağıdaki tasarım standartlarına göre hesaplamalar yapmaya uygundur:
Ankraj hesaplama modülü
- Tasarım için EAD 330499-00-0601'e göre bir ETA kullanan EOTA TR029
- Sismik tasarım için EAD 330499-00-0601'e göre bir ETA kullanan TR045
- Tasarım için IAPMO/ICC-ES raporu (IBC 2009) kullanan ACI318-08
- Tasarım için IAPMO/ICC-ES raporu (IBC 2012) kullanan ACI318-11
- Tasarım için IAPMO/ICC-ES raporu (IBC 2015) kullanan ACI318-14
Çubuk donatı bağlantı modülü
- Çubuk donatı bağlantı tasarımı için bir TR023 ETA kullanan EOTA TR023
Lütfen yazılımı indirmeden önce dikkatlice okuyun:
Bu yazılım uygulaması ve kullanımından doğan sonuçlar, yalnızca ilgili uygulamanın kullanım alanında uzmanlık bilgisine sahip profesyonel kullanıcılar içindir. Kullanıcıların yazılımı kullanmadan önce sonuçları bağımsız olarak doğrulamaları ve saha ve uygulama koşullarını, ürün bilgi formunu ve ürün belgelerini, gelişmiş teknolojik durumu ve ayrıca yürürlükteki yerel standart ve düzenlemeleri dikkate almaları gerekir.
Sika, yazılım uygulaması ve kullanımından kaynaklı sonuçlara ilişkin hiçbir amaç doğrultusunda kesinlik, güvenilirlik, eksiksizlik, pazarlanabilirlik veya uygunluk garantisi vermez. Yazılım uygulaması “olduğu gibi” temelli olarak sunulur ve Sika, yazılım uygulaması ve kullanımından kaynaklı sonuçlara ilişkin herhangi bir garantiyi açıkça reddeder.
Bağlantıya tıklayarak yukarıdaki ifadeleri okuduğumu, anladığımı ve kabul ettiğimi beyan ederim:
