Bütçe aşımı ve sıkışık program, özellikle toplu taşıma ve altyapı projeleri söz konusu olduğunda tünel  projelerinin ortak bir özelliğidir. Çözümlerimizin tamamı, çeşitli proje gereksinimleri açısından verimli tünel kazısına katkıda bulunmaktadır. Beton katkıları ve püskürtme betondan su yalıtım membranlarına ve enjeksiyonlarına, Sika tünel açma teknolojisi dünyadaki en yüksek kalite standartlarına dayanır.

Dünya genelinde tünel ve yer altı yapıları için yılda yaklaşık
86 milyar
Euro harcanmaktadır.¹

Kullanıma Göre Global Tünel İnşaat Verimi¹

Graph showing worldwide tunnel construction output by use
Dünyada her yıl ortalama
5,000 kilometreden fazla
tünel inşa ediliyor.¹

¹Kaynak: Uluslararası Tünel Açma Derneği (ITA), Tünel Pazar Araştırması 2016.

Verimli Tünel İnşaatı için Sika Ürünleri

Prefabricated tunnel segments produced with Sika precast concrete admixtures
Shotcrete with Sigunit accelerator to strengthen underground structures of mine
Waterproofing solutions for tunnels
Injection for crack sealing
Tunnel boring machine in tunnel construction
Two trucks at a mining area
Grasberg copper and gold mine in Papua province Indonesia

1. Beton Çözümleri

Güvenilir ve Dayanıklı Beton - Her Tür Tünel Açma Projesinin Temeli

Tünel açma projeleri için beton çözümleri söz konusu olduğunda Sika, tümüyle entegre bir ürün grubu sunmaktadır. Uzun yıllardır Sika, dünyanın en zorlu ve en büyük tünel projelerinde yer almaktadır. Etkili şaft kaplamaları için yüksek dayanımlı betondan, yüksek dayanımlı döşemelere, betonla ilgili neredeyse her türlü zorluğu çözen ürünler sunuyoruz.

Beton Kaplama

Sika’nın katkı teknolojileri sayesinde güvenli ve dayanıklı beton yapıların hızlı inşası zor bir iş olmaktan çıkmıştır. İyi pompalanabilme, akış ve sıkıştırmanın ardından yüksek erken dayanım ve sonrasında düşük geçirgenlik, iyi bir tünel kaplama betonunun temel özellikleridir.

SikaRapid® teknolojisi sayesinde yüksek erken dayanım sağlanır
Yer altı operasyonlarında devir sürelerini azaltmak için, kaplamanın kalıptan çıkarılabilmesi ve prekast elemanların güvenli bir şekilde hareket ettirilmesi, taşınması ve monte edilmesini sağlamak için yüksek erken dayanım gereklidir.

Sika® ViscoCrete® ve Sika® ViscoFlow® teknolojisi sayesinde daha uzun işleme süresi
Birçok durumda, özellikle taşıma mesafelerinin ve sıcaklıkların gerekli işlenebilirliği sağlamada zorlayıcı faktörler olabildiği pompa betonu söz konusu olduğunda, tünel uygulamalarında betonun işlenebilirlik süresinin uzatılması önemlidir.

SikaPump® ile iyi pompalanabilirlik
Bu pompalayıcı, borulardaki ve pompadaki sürtünme direncini ve aşınmayı azaltarak hacim çıkışının artırılmasını sağlar. Başlangıçta bu madde borunun iç duvarlarını yüksek ince bir tabaka ile kaplamak ve betonlama işlemlerinin başından itibaren pompalama kolaylığı sağlamak için kayganlaştırıcı bir karışım elde etmek için de kullanılır.

Sertleşmiş betonda, karışımda SikaFiber® kullanılarak yüksek mekanik özellikler elde edilir.
Yapısal betonun kullanıldığı birçok alanda, vurmalı veya çarpmalı darbeye karşı direncin yanında betonun kendi sertliği ve eğilme dayanımı, bu Sika yapı fiberlerinin kullanımı ile çok önemli ölçüde artırılabilir.

Sika® ViscoCrete® teknolojisi ile yüksek akış ve işlenebilirlik
Betonu hızlı ve kolay bir şekilde yerleştirmenin etkili bir yolu, kendiliğinden yerleşen beton kullanmaktır. Doğru Sika karışım tasarımını kullanıldığında, kendi ağırlığıyla akabilir, kalıpları tamamen doldurabilir ve büyük ölçüde sıkışık takviye etrafında bile titreşim olmadan tam sıkışma sağlar.

Beton Segmentleri

Tünel segmenti üretiminde, kalıptan hızlı çıkarabilmek için yüksek erken dayanım sağlanmalı ve ardından performans ve dayanıklılık ile ilgili azami gereksinimler yerine getirilmelidir.

SikaRapid® teknolojisi sayesinde yüksek erken dayanım sağlanır
Ye raltı operasyonlarında devir sürelerini azaltmak için, elemanların mümkün olduğunca çabuk sökülmesini, taşınmasını veya yük altına alınmasını sağlamak için yüksek erken dayanım sağlanması gereklidir.

Sertleşmiş betonda, karışımda SikaFiber® kullanılarak yangın direnci elde edilebilir.
Prekast kaplamaların birçok uygulamalarında, sentetik mikrofiberler kullanılarak yangın direnci sağlanır. Sika mikrofiberler bağımsız kuruluşlar tarafından test edilmiş ve sertifikalandırılmıştır ve dünyadaki birçok projede bu tür uygulamalar için referans alınmaktadır.

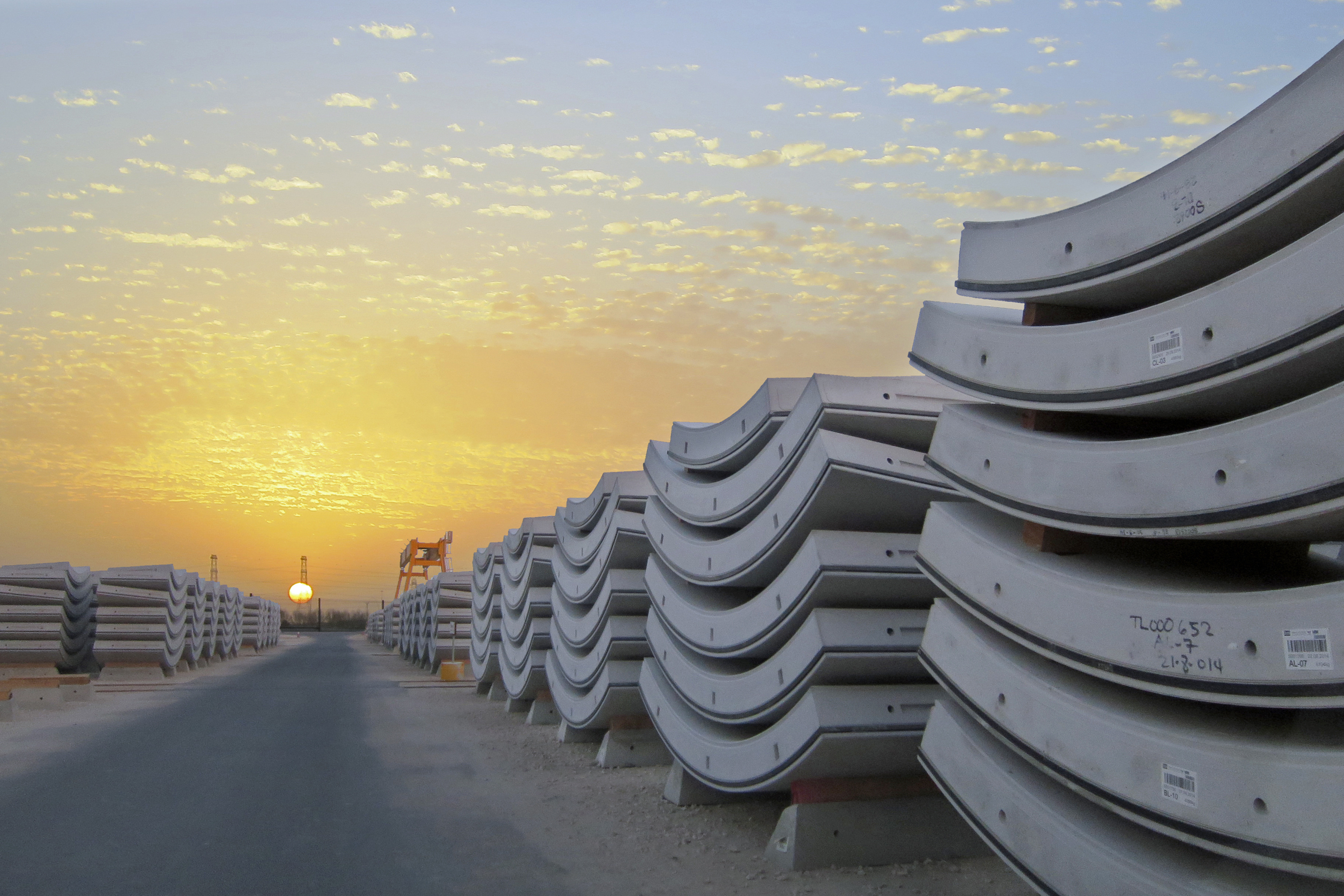

Prefabricated tunnel segments produced with Sika precast concrete admixtures

2. Püskürtme Beton ve Ekipmanları

Sika Püskürtme Beton Teknolojisi ile Kazı Sürecini Hızlandırın

Dünyadaki madenlerde süreç içi püskürtme beton uygulaması hızlı tünel kazısı ve hızlı devir süreleri için önemlidir. Islak ve kuru püskürtme beton için tümüyle entegre çözümler ve tüm uygulamalar için bir dizi püskürtme beton ekipmanı sunuyoruz.

Şev Stabilizasyonu

Püskürtme beton, özellikle dik açılı meyil ve ocak duvarları ile uğraşırken, portallar, galeriler ve rampalarda insanları ve makineleri korumak için şev stabilizasyonu için idealdir.

Sika® ViscoCrete® SC teknolojisi ile uzun süreli çökme retansiyonu
Projenin konumuna ve zorluğuna bağlı olarak, uzun taşıma mesafeleri betonun çökme ömrünün her çeşit çevre koşullarında uzun olmasını gerektirebilir.

Kaya Desteği

Püskürtme betonda hızlı erken dayanım sağlanması, kısa devir süreleri sağlamak ve tünel açmada verimli ilerleme oranları sağlamak açısından önemlidir.

Sigunit® hızlandırıcı kullanarak yüksek erken dayanım elde edilir
Püskürtme beton kaplamanın erken yerleşmesi kısa devir süreleri ile yeraltında hızlı ilerleme sağlamak için önemlidir.

Püskürtme Beton Ekipmanları

Sika Aliva®, hem ıslak hem de kuru püskürtme uygulamaları için püskürtme beton ekipmanları alanında pazar lideridir. Ekipman özellikle erişimin zor ve küçük olduğu ve galeri çaplarının küçük olması nedeniyle ekipman kullanımıın gerektiği yerlerde kullanılır.

Sika Hizmeti

Sika, sürekli verim elde etmek için ön testlerden sürekli yerinde destekle operasyonlar tamamlanana kadar destek sağlar.

Ön test ve hammadde kalifikasyonu
Sika, püskürtme beton karışım tasarımlarını optimize etmek için yerli hammaddelerin (örn. farklı bağlayıcılar, hızlandırıcılar, katkılar ve katkı maddeleri, vb.) hızlı ve güvenilir bir şekilde, kendi yerinde ve etkin test edilebildiği “MiniShot” olarak bilinen benzersiz test ekipmanları geliştirmiştir.

Yerinde Test
Sika MiniShot kullanarak püskürtme beton sisteminin ön değerlendirme ve karışım seçiminden sonra, karışım tasarımı gerçek koşullar altında test edilir. Ardından iyi eğitimli Sika püskürtme beton ekipleri en iyi maliyet performans çözümlerini uygulayacaktır.

Sorunsuz uygulamalar
Güvenli uygulama, sürekli hız ve kesintisiz püskürtme, verimli süreç içi püskürtme uygulamaları için önemli faktörlerdir. Etkin ekipman, karışım tasarımları, katkılar ve kalifiye operatörlerle Sİka desteği, püskürtme beton operasyonlarının üstesinden gelmek için yanınızdadır.



Shotcrete with Sigunit accelerator to strengthen underground structures of mine

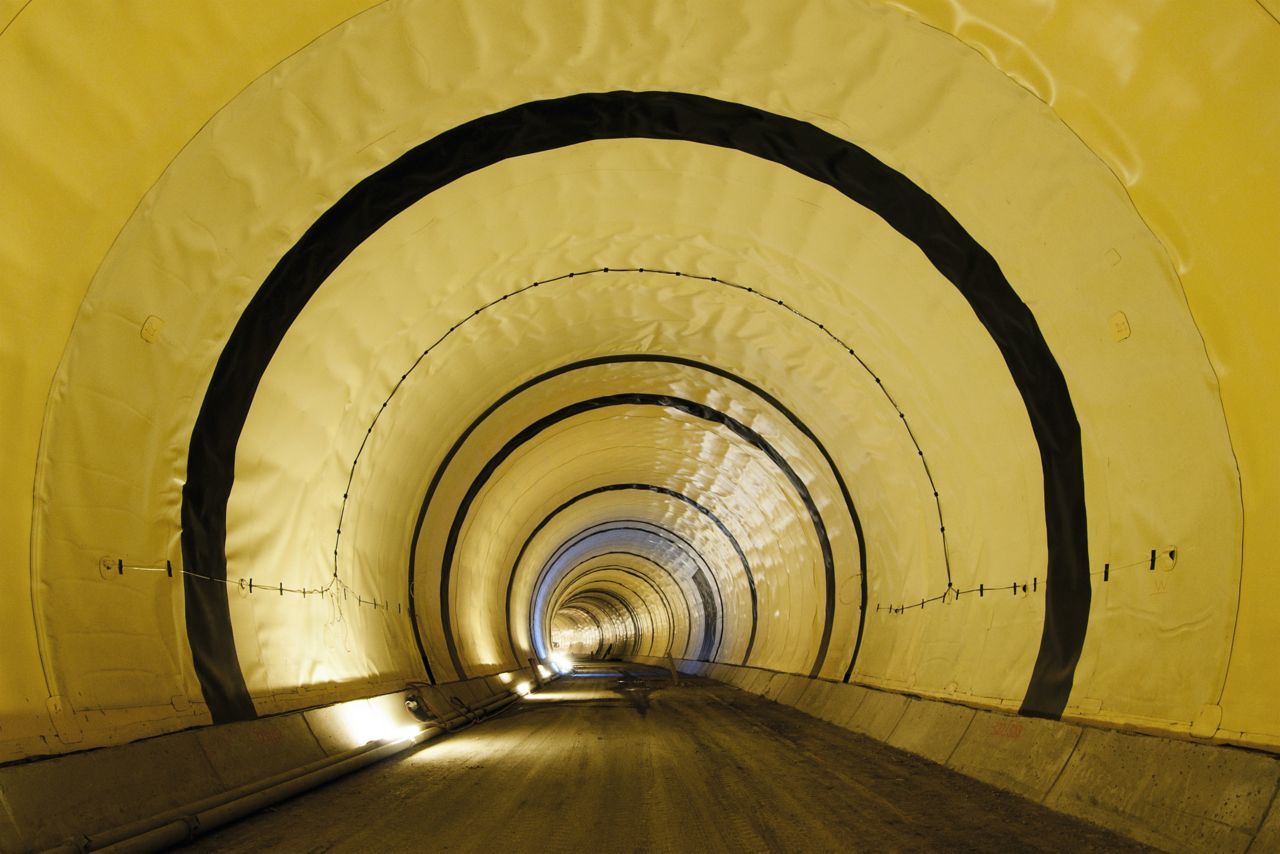

3. Su Yalıtımı

Doğru Sistem ile Uzun Süreli Maliyet Tasarrufu


Günümüzde operatörler yeraltı yapıları için 100+ yıllık kullanım ömrü talep ediyor. Ancak su geçirmezliği olmaması, bir tünelin uzun süreli dayanıklılığını ciddi şekilde azaltarak hasara neden olur ve pahalı tamir ve operasyonun durmasını gerektirir.

İşletme maliyetlerinin en aza indirilmesinde temel unsurlar arasında güvenli uygulama ile birlikte projeye özgü tasarıma sahip en uygun su yalıtım çözümünün seçilmesi yer alır. Normalde bir su yalıtım sistemi, toplam inşaat
maliyetlerinin bir kısmını oluşturur. Yüksek kaliteli bir su yalıtım çözümünün seçilmesi, tünelin hizmet ömrü boyunca gelecekteki bakım ve tamir maliyetlerinden büyük miktarda tasarruf sağlayabilir.

Yapısal su yalıtımında global lider olan Sika, son derece esnek membran sistemleri, su geçirmez beton katkıları ve daha fazlası dahil olmak üzere sahada spesifik ve genellikle zorlu proje gereksinimlerini karşılamak için tam ve kapsamlı çözümler sunmaktadır.

Drenaj Sistemi

Tüneli ve yapısını kuru tutmak için drenaj sistemi ile birlikte tam kemerli bariyere
dayalı “Şemsiye sistemi” uygun maliyetli bir çözüm sunar. Bu yöntem tamamen batık olmayan tüneller için uygundur.
Az sıkışık şekilde döşenmiş sentetik levha membranlarla şemsiye levha membran sistemi
50 yılı aşkın bir süredir, Sika’nın az sıkışık şekilde döşenmiş sentetik membranları, yüksek performansın gerekli olduğu yerlerde yer altı su yalıtım sistemi olmuştur. Bu teknoloji sürekli olarak geliştirilmektedir ve Sika membranlarının kullanım ömrü hala rakipsizdir ve lider konumunu en kapsamlı malzeme testleri ile sürdürmektedir.

Su yalıtım harçları veya püskürtme membranlı drenaj kanalları kullanan kanallı sistem
Sika FlexoDrain kanal sistemi giren suyu toplar ve kontrollü bir şekilde boşaltır. Su yalıtım harçları veya sıvı uygulanan membranlar, beton yüzeylerin hem geniş hem de küçük alanlarını korumada kullanımı kolaydır ve elle veya spreyle uygulanabilir. Tatlı su ile temas halinde iyi dayanıklılık ve uzun kullanım ömrü sağlayabilirler. Ancak, tuz ve kimyasal içeriği arttıkça, kullanım ömrü azalabilir ve ek koruma gerekebilir.

Bariyer Sistemi

Hidrostatik bariyer sistemi, sürekli hidrostatik su basıncına dayanacak şekilde
oluşturulmuştur. Bölmeler ve entegre destek sistemi içeren Sika yüksek performanslı az sıkışık şekilde döşenmiş levha membran, tek veya çift katmanlı bir sistem halinde uygulanır.
Su geçirmez beton ve ek yeri sızdırmazlık sistemi ile Sika “beyaz kutu” konsepti
Beton yapıların katkılı su geçirmezliği, Sika beton katkıları ve birleştirme sistemleri ile birlikte onu yükleniciler için çok uygun ve çekici bir yaklaşım haline getirir. Ancak dayanıklılık zemin koşullarına da bağlıdır ve tuz ve kimyasal etkileri arttıkça ek koruma gerekebilir.

Tam bağlı levha membranlar
Yapısal betonla tam yüzey birleşmesi oluşturmak için tasarlanmış bu sistemler Sika’nın ileri polimerik membranlarının evrim geçirmiş bir alternatifidir. Bu Sika sistemleri az sıkışık döşenmiş membranlar olarak en yüksek dayanıklılığı sağlar. Uygulama kolaylığı sayesinde bu özellik tam bağlı membranları düşük maliyetli hale getirir.

Entegre enjeksiyon destekli bölümlere ayrılmış membran sistemi
50 yıldan uzun bir süredir, Sika’nın az sıkışık döşenmiş sentetik, PVC veya TPO esaslı membranları, yüksek performans gereken durumlarda yeraltı su yalıtım sistemi olmuştur. Bu teknoloji sürekli olarak geliştirilmektedir. Sika membranlarının kullanım ömrü hala rakipsizdir ve lider konumunu en kapsamlı malzeme testleri ile sürdürmektedir.

Tunel

4. Enjeksiyonlar

Zemin Güçlendirme, Stabilizasyonu ve Su Tutma

Sika, her türlü uygulama için geniş bir yelpazede enjeksiyon reçinesi teknolojileri sunmaktadır. Yeraltının kontrolsüz jeolojisi, tüm dünyada tünel açma ve madencilik operasyonlarının ana sorunudur. Kontrolsüz su girişi ciddi sorunlara yol açabilir ve günlük operasyonları etkileyebilir. Tünellerin su yalıtımında Sika’nın 100 yılı aşkın deneyimi ve teknik uzmanlığı, zorlu zemin koşulları karşısında size yardımcı olacaktır.

Su Tutma

Tünel yapılarındaki su baskınları, kazı ve galeri açma süreçlerini engelleyen ve geciktiren büyük bir tehlikedir. Sika® PU-reçine enjeksiyon sistemleri, herhangi bir su sorununu önlemek ve/veya buna karşı koymak için zemini güçlendirmek ve stabilize etmek için güçlü bir çözümdür.

Boşluk Doldurma

Çatlamış tabakaları güçlendirmek ve zemini stabilize etmek için oyuk ve boşluk dolgusu kullanılarak daha hızlı ve daha güvenli bir geliştirme süreci sağlanır. Hızlı köpüren Sika® Silikat esaslı enjeksiyon ürünleri, büyük oyuk ve boşlukları güvenli bir şekilde doldurabilen yüksek genleşme özelliklerine sahiptir.

Zemin Stabilizasyonu

Sika, farklı jeolojik koşullarda zemini doldurmak, stabilize etmek ve güçlendirme için çok çeşitli enjeksiyon ürünleri ve sistemleri sunmaktadır. Zeminin nispeten düşük geçirimli olduğu durumlarda, düşük viskozite, su benzeri kıvam ve penetrasyon becerisine sahip Sika® Akrilat esaslı enjeksiyon reçineleri, diğer kimyasal reçinelere ve çimentomsu dolgu çözümlerine göre üstün performans verecektir.

Tünel Açma Makinesi (TBM) Başlık Enjeksiyonu

Şehirler ve kentsel alanlar gibi yoğun nüfuslu bölgelerde tünel inşaatında TBM kullanımı artık iyice yerleşmiştir. Bununla birlikte, fay zonalrı ve sağlam olmayan jeolojilerde çalışırken hala artmış bir risk faktörü vardır. Tünel açma sürecinde kontrolü kaybetmenin olası maliyeti çok yüksek olduğundan, potansiyel çökmeler ve su baskınları önlenmelidir. TBM’nin önündeki zemini sağlamlaştırmak ve stabilize etmek için Sika® ön enjeksiyon sistemleri kullanılarak bu risk güvenli bir şekilde azaltılabilir.

Sika Enjeksiyon Deneyimi

Tünellerin su yalıtımında Sika’nın 100 yılı aşkın deneyimi ve teknik uzmanlığı, tünellerdeki günlük zorluklar karşısında size yardımcı olacaktır. Sika uzmanları, sahada ve laboratuvarda en uygun ve düşük maliyetli malzeme ve yöntemleri seçmede yardımcı olmaktadır. Başarılı ürün uygulaması için gerekli detaylı dokümantasyonu ve eğitimi de sağlıyoruz.

Injection for crack sealing

5. Tünel Açma Makineleri (TBM)

Mekanize Tünel Açmanın Artan Kullanımı

Tünel açma makineleri kayayı delme ve dinamitleme ve yumuşak zeminde “geleneksel mekanik kazıya” alternatif olarak kullanılan çok gelişmiş ekipmanlardır. Mekanize tünel açma son yıllarda yeraltı inşaatlarının hızla artması ve yayılması ile daha da önem kazanmıştır.

Sika TBM çözümleri hakkında daha fazla bilgi edinin

Sika, tüm tünel kazma ve inşa süreci boyunca çeşitli tünel açma makinelerinde kullanılmak üzere özel olarak tasarlanmış çok çeşitli ürünler sunmaktadır. TBM’lere yönelik Sika çözümleri arasında köpükler, polimerler, katkı maddeleri, ana rulmen gresleri, kuyruk yalıtım mastikleri, enjeksiyonlar, geri dolgu harçları, konveyör kayışı tamiri, püskürtme beton veya beton segmentleri için katkılar, rotor makineleri ve püskürtme bomları bulunur.

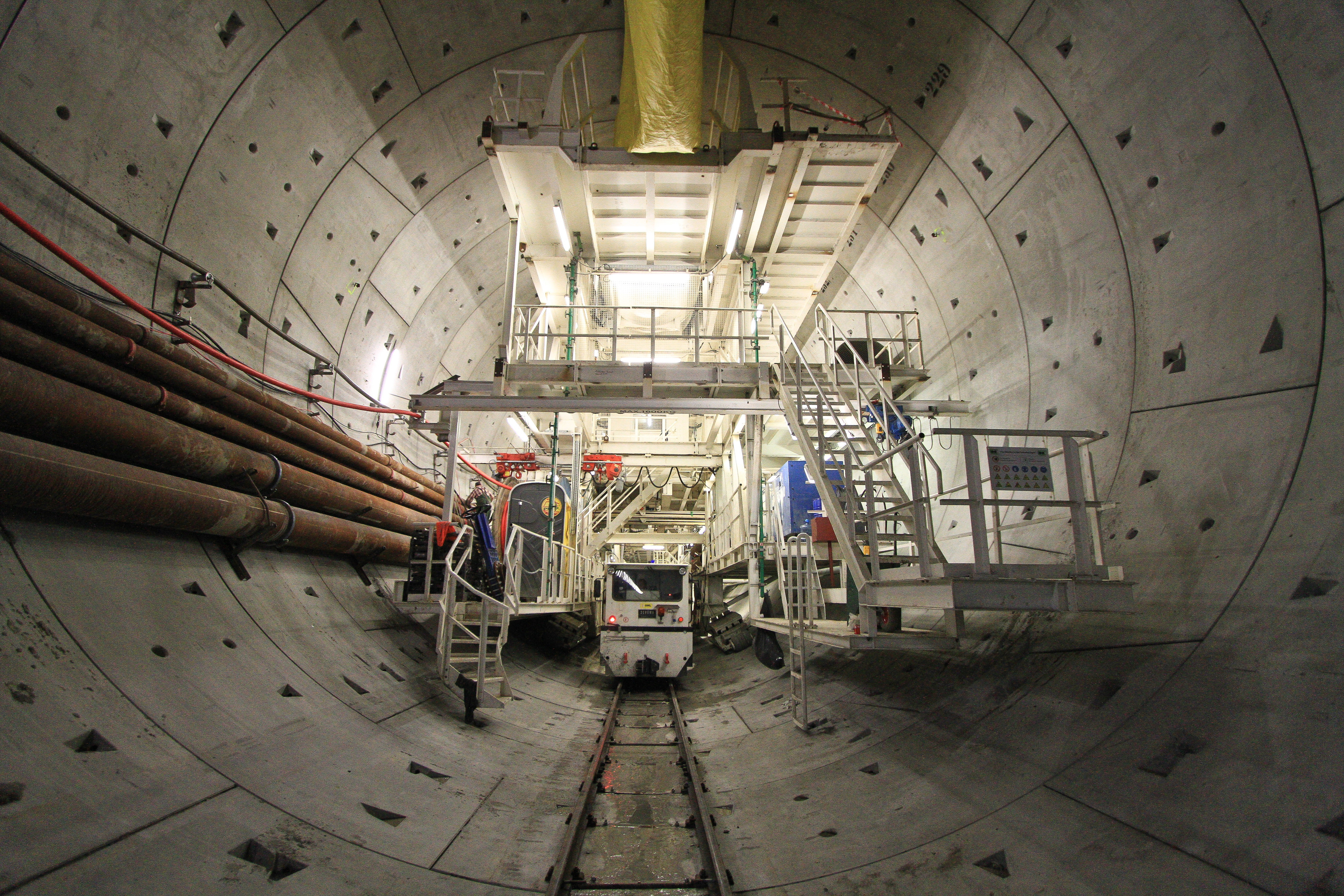

Tunnel boring machine in tunnel construction

6. Toz Sızdırmazları

Tozda Altında Kalmayın

Çoğu tünel açma ortamında, toz en büyük sağlık ve güvenlik sorunlarından biridir. Bu nedenle, günlük olarak toz oluşumunu kabul edilebilir bir düzeye indirmek için çok çaba harcanmaktadır. Sika Dust Seal®-300, Sika’nın toz parçacıklarının havaya karışmasını önleyen ve uzun bir süre boyunca toz oluşumunu azaltan yeni bir ürünüdür. Ürün biyolojik olarak tamamen parçalanabilir ve uygulamadan önce su ile seyreltilir.

Toz Oluşumunu Nasıl En Aza İndireceğinizi Öğrenin

Toz
Toz, görüşü azaltması ve soluma güçlüğünden kaynaklanan sağlık ve güvenlik sorunlarından makine ve ekipmanlarda aşınma ve yıpranmanın artmasına ve yeraltındaki çalışmalarda artan havalandırma maliyetlerine kadar çok çeşitli soruna neden olur. Sika Dust Seal-300, mevcut toz sızdırmazlık çözümlerine güvenli, su bazlı ve çevre dostu bir alternatif sağlamak için tasarlanmıştır.


Kolay Uygulama
Sika Dust Seal®-300 şu anda yeraltı ve açık ocak rampaları, galeriler, taşıma yolları,
pervazlar, çöplükler ve depolara uygulanmak üzere su ile seyreltilebilen konsantre bir sıvı çözelti olarak satılmaktadır. Ürün, toz parçacıkları ile uzun süre dayanacak kabuk benzeri bir sızdırmazlık tabakası oluşturur. Sulama çalışmaları büyük ölçüde azaltılabilir.

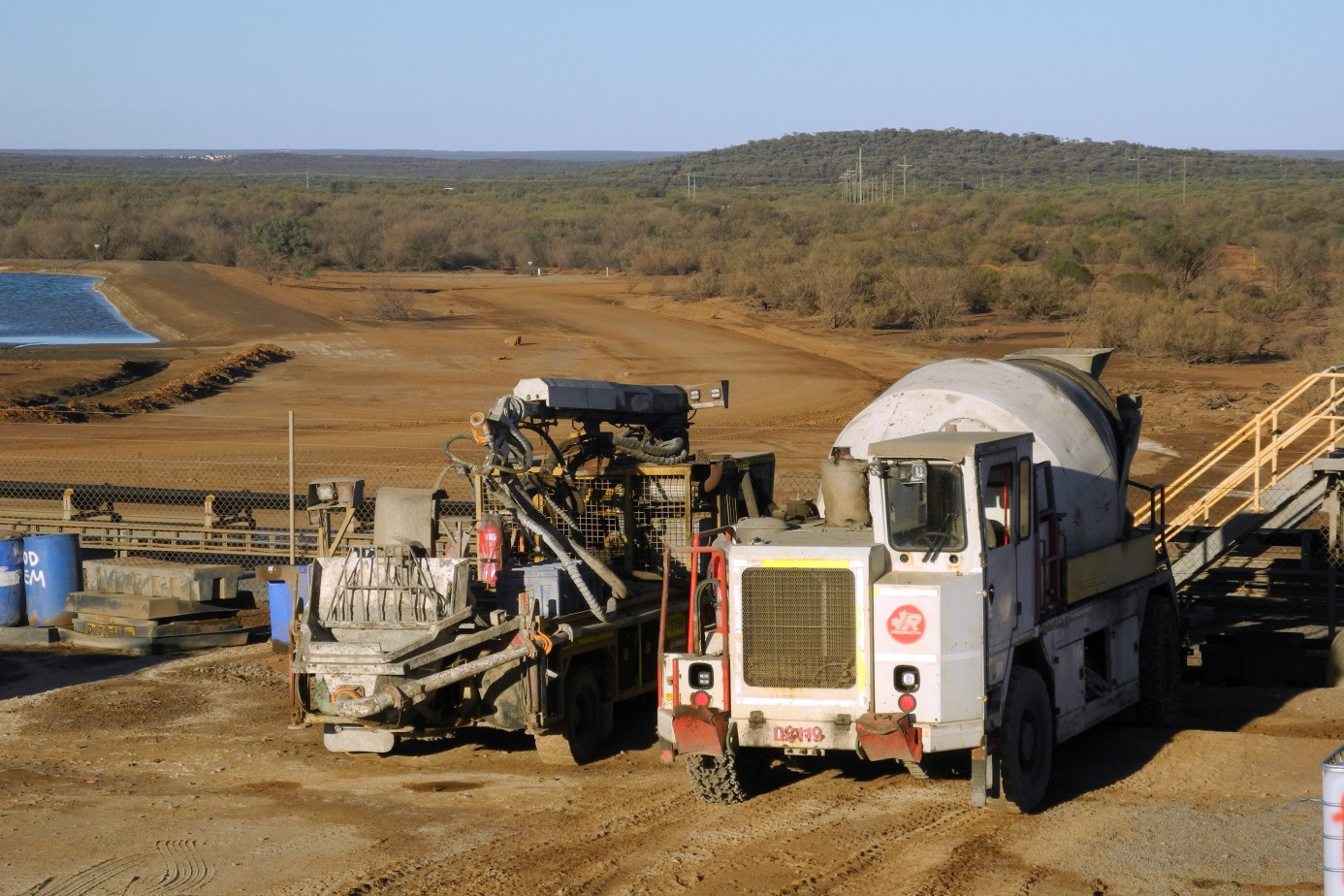

Two trucks at a mining area

7. Madencilik Çözümleri

Tünel Açmaktan Çok Daha Fazlası

Sika ayrıca maden geri dolgu katkıları, taban döşeme dolguları ve konveyör kayışı yapıştırıcıları ve tamiri gibi maden ihtiyaçlarına uygun ürünler ve sistemler de sunmaktadır.
